ZCT電磁閥

ZCT電磁閥選用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。

在線咨詢

021-66861950

ZCT電磁閥介紹

原理

本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。

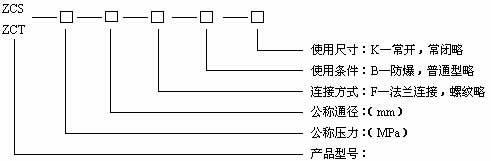

型號規格說明

技術參數

工作介質	水、粘度≤4°E油及其它非腐蝕性液體
介質溫度°C	≤60
公稱壓力（Mpa）	1.0
工作壓差（Mpa）	0.05～1.0							0.1～1.0						0.15～1.0
電源電壓	AC200V，其余規格可作特殊訂貨（36V、12V、24V）
流量系數（Kv）	按JB/T7352-94規定
泄漏量（ml/min）	按JB/T7352-94.F規定
公稱通徑	10	15	20	25	32	40	50		65	80	100	125	150		200	250	300
功耗(VA)	17								30

安裝尺寸

公稱通徑DN	內螺紋連接					法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	112	80	1/2
20	119	80	3/4
25	130	90	1	130	60	115	85	65	16	3	4-Φ14
32	137	140	11/4	137	180	140	100	76	18	3	4-Φ18
40	152	156	11/2	152	200	150	110	84	18	3	4-Φ18
50	164	180	2	164	230	165	125	99	20	3	4-Φ18
65				222	290	185	145	118	20	3	4-Φ18
80				253	310	200	160	132	22	3	8-Φ18
100				260	350	220	180	156	24	3	8-Φ18
125				315	400	250	210	184	26	3	8-Φ18
150				350	480	285	240	211	26	3	8-Φ22
200				390	600	340	295	266	26	3	8-Φ22
250				430	730	395	350	319	28	3	12-Φ22
300				480	850	445	400	370	28	4	12-Φ22
