D71手柄對夾式軟密封蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
對夾軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
特點
小型輕便，容易拆裝及維修，并可有任意位置安裝。
結構簡單，緊湊，90°回轉啟閉迅速。
操作扭矩小，省力輕巧。
流量特性趨于直線，調節性能好。
啟閉試驗次數多達數萬次，壽命長。
達到完全密封，氣體試驗泄漏為零。
選擇不同零部件材質，可適用多種介質。

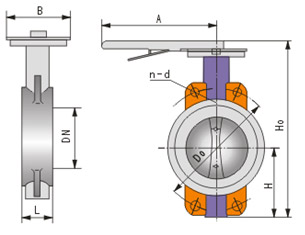

結構示意圖
D71X/J-（6,10,16）Z.Q.C.P.R系列尺寸
| 公稱通徑 | 結構長度 （標準值） | 外形尺寸（參考值） | 連接尺寸（標準值） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6MPa | 1.0 MPa | 1.6 MPa | ||||||||||
| 毫米 | 英寸 | L | H | Ho | A | B | D0 | n-d | D0 | n-d | D0 | n-d |
| 50 | 2 | 43 | 63 | 235 | 270 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 21/ | 46 | 70 | 250 | 270 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 3 | 46 | 83 | 275 | 270 | 65 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 4 | 52 | 105 | 316 | 270 | 65 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 5 | 56 | 115 | 340 | 310 | 65 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 6 | 56 | 137 | 376 | 310 | 65 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。
