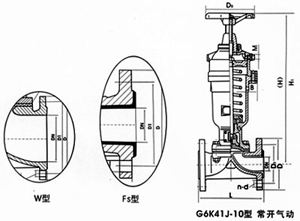

G6B41J-10型 常閉氣動
G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型
設計與制造按：GB12239
結構長度按：GB12221
法蘭連接尺寸按：GB 4216.4
試驗與檢驗按：GB/T 13927
當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
| 型號 | 公稱壓力PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
|---|---|---|---|---|---|
| 殼體試驗 | 密封試驗 | ||||
| G6K4WUFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外） | ≤100 ≤85 ≤150 |
| G6K4WUFS-4 | 0．4 | 0．6 | 0．44 | ||
| 零件名稱 | 閥體 | 閥瓣、閥蓋 | 氣缸、氣缸蓋 | 螺桿、閥桿、活塞 | 隔膜 |
|---|---|---|---|---|---|
| 材料 | HT200襯氟塑料、襯橡膠 | HT200 | HT200 | 35 | 氟丁橡膠、氟塑料 |
| 型號 | 公稱通徑DN（㎜） | 尺寸（mm） | 氣動裝置（㎜） | 質量 （㎏） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | D | n-d | H1 | D0 | 耗氣量㎝2 | 氣源壓力MPa | |||
| G6B41WJFS-6 | 25 | 145 | 85 | 115 | 4-13．5 | 306 | 120 | 2．395×102 | 0．4 | 7．5 |
| 32 | 160 | 100 | 140 | 4-17．5 | - | 140 | 6．082×102 | 0．4 | 14．3 | |
| 40 | 180 | 110 | 150 | 4-17．5 | 415 | 140 | 6．082×102 | 0．4 | 16．5 | |
| 50 | 210 | 125 | 165 | 4-17．5 | 458 | 160 | 1．235×102 | 0．4-0．5 | 24 | |
| 65 | 250 | 145 | 180 | 4-17．5 | - | 160 | 3．725×103 | 0．4-0．5 | 30 | |
| 80 | 300 | 160 | 200 | 4-17．5 | 642 | 200 | 3．725×103 | 0．4-0．5 | 51 | |
| 100 | 350 | 180 | 220 | 8-17．5 | 710 | 240 | 9．458×103 | 0．4-0．5 | 92 | |
| 125 | 400 | 210 | 250 | 8-17．5 | 804 | 320 | 0．4-0．5 | 148 | ||
| 150 | 460 | 240 | 285 | 8-22 | 920 | 320 | 2．868×104 | 0．5 | 200 | |
| G6B41WJFS-4 | 200 | 570 | 295 | 340 | 8-22 | 1145 | 400 | 4．619×104 | 0．5 | 275 |
注：1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。
4、當氣源發生故障時，可操作手輪使閥門開啟。
